tension de sortie

Bonjour a tous,

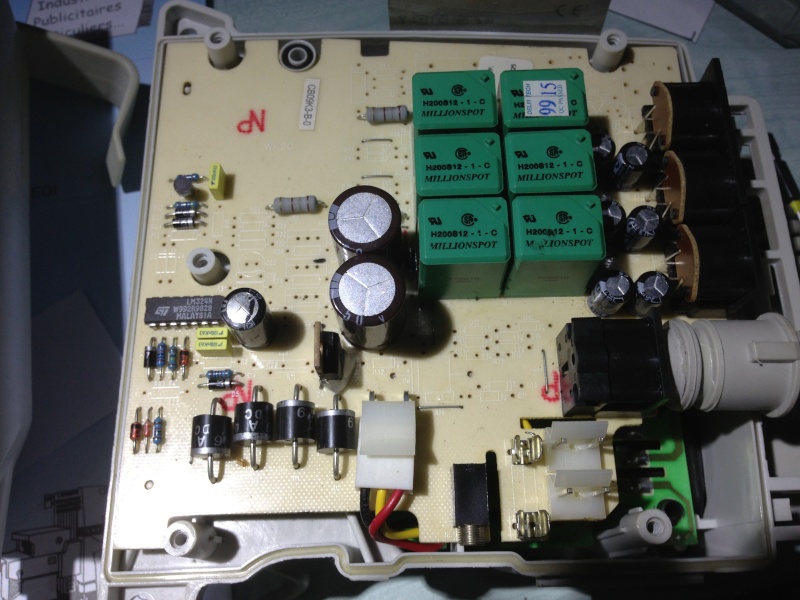

J’ai un boitier de commande sur lit médicalisé en panne de marque Linak .sur le deux sortit je mesure 40 volts environ alors que celui-ci ne devrait délivré que 24 volt.je joint une photos du circuit .

joyeux noël a tous

Bonsoir Pompom,

Difficile de faire un diagnostique avaec aussi peu d'info....

Mais au premier coup d'oeil, regarde le condo chimique qui se trouve à côté du circuit intégré LM324, on dirait qu'il a la partie en croix gonflée. Est-ce une illusion d'optique ?

Dans l'attente, Joyeux Noel !

je vois qu'il manque un fusible en bas a droite

bonjour a tous ,
pour répondre a sylvain, j'ai changé le condo mais j'ai toujours une tension de 42 volt en sortie de vérins et pour rom76 il n'y a pas de fusible (d'origine).Les verin sont manqué en 24 volt et j'ai 42 volts en sortie???
J'ai aussi changé les deux gros condo 50 volt 220micro farads (éclaté)

photos avec commentaire


étiquette sur boitier de commande


lien sur le boitier de commande
http://www.linak.fr/Produits/Control-Boxes.aspx?product=CB9C
a bientôt et merci a tous pour votre aide

bonne fête de fin d'année

Bonsoir,

J'ai du louper un épisode....
Tu indiques une tension d'alimentation de 32V, c'est en alternatif issu d'un transfo externe ?
Si l'on fait 32V x 1.414= 45V environ, auxquels on enlève les chutes de tension des diodes de redressement, on arrive à environ 42V, donc cela veut dire que la régulation en tension est HS.
Le transistor est peut-être en court-circuit, ou alors le LM patauge dans la semoule...
Il serait bien de visualiser les tensions avec un oscillo, et d'aller se promener sur la carte...
Les chimiques étaient claqués d'après ce que tu écris.... Il y a malheureusement d'autres composants qui ont souffert....
Il semble aussi y avoir un petit transistor en haut à gauche....
Je crois qu'un petit schéma, suivi de quelques visu à l'oscillo permettrait d'avancer.
Sinon, il n'y a plus qu'à remplacer les composants "actifs" comme transistor et LM, etc....

Bon courage !

bonjour Sylvain,
Pour ma part je pencherais pour le BUZ 11 qui serais HS malheureusement je n'ai pas d'osilo. pour le schéma il faudrait y passer un temps (as tu une solution??)
c'est vrai que quand plusieurs condo éclaté d'autre composant qui ont du souffrir ..
comme tu dit il faut tu courage....

Bonsoir,

Tu peux dessouder le BUZ11 et l'insérer dans un montage avec un voyant 12 ou 24VCC.
Le + en entrée de voyant, en sortie de voyant tu raccordes le drain, et tu mets la patte source au moins.
Là le voyant ne doit pas s'allumer.
Avec une résistance d'environ 1000 ohms entre + et la patte gate tu dois faire commuter le transistor...
Tu peux prendre une ampoule 12V 21W comme voyant, et une ampoule 48V 2W pour commander la patte gate (sauf erreur...)
Regarde ce lien : http://www.datasheetcatalog.net/datasheets_pdf/B/U/Z/1/BUZ11.shtml

bonsoir sylvain

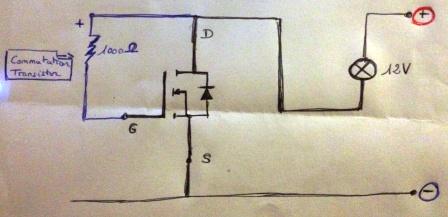

j'ai dessoudé le BUZ11 et fait le montage suivant:

résultat :
la lampe est allumé faiblement au départ (sans commutation sur la gate) pas bon.....déjà
puis en commutant avec une résistance de 1000 ohm elle s'est allumé normalement.et ne s'éteint plus même en sollicitant la gate.
je pense que mon BUZ est HS
a plus

Bonjour,

Je n'ai pas utilisé de transistor MOSFET depuis.... le lycée !!!

Tu peux mettre une résistance de 1000 ohms aussi entre Gate et masse pour mettre une référence à la masse quand tu ne commande pas la commutation.
Mais si le transistor "fuit" toujours ce n'est pas normal....

Tiens-nous au courant.

bonsoir sylvain,
je refait des essais et quand je veux éteindre ma lampe il suffit d'inversé la polarité de la Gate .+ elle s'allume et - elle s'éteint. J'en conclut que s'est le LM 324 n qui fait commuté la polarité du BUZ 11.quand pense tu??

Bonsoir,

Le LM324 est un quadruple amplificateur opérationnel, voir : http://www.datasheetcatalog.org/datasheet/philips/LM324N.pdf

Il doit être utilisé en comparateur je pense, par rapport à une tension de consigne, ici 24VCC, il mesure la tension de sortie (tension au niveau des condos chimiques de sortie, je pense), et fait ainsi commuter le BUZ11, en faisant varier le rapport cyclique du temps de conduction... Tout ceci vu de chez moi, biensur.....

bonjour sylvain,
la gate est connecté au numéro 8 sur le LM324 ,le s est connecté au numéro 10 et le drain est connecté sur de relais (H200S12-1-C) je pense que c'est des relais 12 volt(en vert sur la photos et au nombre de 6 ) il y en a deux part sortit. le S est connecté aussi au condo (50 volts 1000 micro farad le plus gros sur la photos)
je poursuit mes recherches ,je voudrais bien arrivé a trouvé cette panne.
bon réveillon .

Bonjour

Plutôt que de "tourner en rond" , et faire des hypothèses , il serait judicieux de relever le schéma électrique de cette platine.

Ce ne doit pas être trés complexe au vu du petit nombre de composants discrets y figurant.

Rien ne vaut un schéma électrique réaliste pour comprendre le fonctionnement, quitte à s'aider de quelques mesures ponctuelles.

Une panne de ce type, doit se traiter avec méthode .. c'est le plus sûr d'arriver à un résultat avec un minimum de temps etr de "casse".

Cordialement.

Bonsoir,

L'idée du schéma c'est ce que j'avais proposé à notre ami Pompom71 mercredi dernier...
Le Loup Blanc a raison, cela permettrait de faire un diagnostic plus précis.

Dans ce schéma, il serait bien de voir l'arrivée 230VCA, car elle semble indépendante de cette platine électronique....

Bon réveillon !

bonsoir,
et bonne et heureuse année a tous ainsi que sante a vous et vos proches
vous avez raison tous les deux pour le schéma mais c'est facile a dire mais a faire ce n'est pas la même...mais je vais essayé (c'est pas gagné).je n'arrive pas a trouvé un descriptif des relais million spot H200S12-1-c pour faire mon plan
pour l'alimentation ,elle est intendante du circuit .
a plus pour le résultat...

Bonsoir,

Un relais reste un relais, de plus ce doit pas être eux la cause du problème....

Bon courage pour faire le schéma !

Bonjour

Si retrouver le brochage de ce type de relais sur le CI que tu as devant les yeux te pose problème, ainsi que dresser le schéma électrique de ce circuit (surtout avec ces types de composants discrets) , autant arréter tout de suite ton projet de dépannage .....

Mets-nous une photo du circuit coté soudures .. on pourra alors apprécier la difficulté .

cordialement

bonsoir,
voici les photos (avec et sans légende ) du circuit imprimé.
Cordialement

Bonjour

Eh bien tu est sur la bonne voie ...
Et comme ton circuit imprimé n'a qu'une seule face, pas difficile de relever le schéma ...imprime cette photo agrandie sur 1 page entière A4,
tu as déjà positionné quelques composants ... continue pour les autres ,
numérotes de 1 à N toutes les queues de composant soudées et les strapps.
et dessine le schéma en relevant toutes les liaisons
puis comme ce sera un plan de nouilles, essaie d'y mettre de l'ordre...
et tu auras un beau schéma avec tous ses repères 1 à N ..

Pour les relais, ce n'est pas trop dur ... avec seulement 5 picots ... si tu repères les pistes de puissance, les pistes vers les connecteurs de sortie, et la liaison par l'électronique de commande, tu devrais y arriver .... ce doit être à ta portée ...

Et, puisque tu as posée ta question le jour de Noël, le Père Noël a été sympa, et vient t'apporter quelques infos sur ces relais fabriquant MILLION SPOT LTD ( chinois), qui semble te turlupiner ...
famille H200,
série 812 1C ,
et à partir de là, c'est facile ..

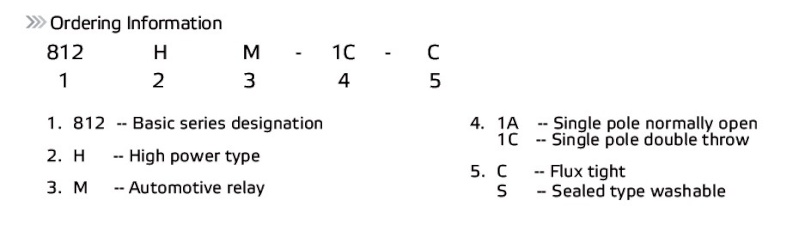

Codification et caractéristiques


Raccordement (diagramme et cablage )


Mais c'est bien un cadeau du père Nöel, et il n'y en aura pas d'autre jusqu'à l'an prochain ....
Et, si aprés celà, tu ne nous dessine pas le schéma, autant abandonner de vouloir réparer un quelconque circuit électronique ....

Cordialement
