Problème pour domotiser ses volets roulants avec un module FIBARO

Bonjour,
J'ai des volets roulants électriques dans ma maison. J'ai acheté des modules FIBARO roller shutter FGR222 à positionner derrière mes interrupteurs de volets.
J'ai des boutons poussoirs LEGRAND pour commander mes volets et non des boutons "monté/descente" classiques.
Derrière mes interrupteur j'ai trois fils. (le L rouge, et deux fils du moteur noir et marron)
Quand je suis la notice d'installation de fibaro, le bouton ne fonctionne plus et le module non plus.

J'ai essayé de monter un bouton classique pour remplacer un des poussoirs pour voir si ça fonctionnait mieux. J'ai placé le fil rouge sur L et les deux fils du moteur de volet (noir et marron) en "up" et "down" et j'ai testé juste pour voir si le volet réagissait normalement (sans placé le module domotique).
Le volet ne réagit pas.
J'ai tenté le fils marron sur L avec le fil rouge et là il réagit de façon anarchique, pareil que s'il était encore avec un poussoir.
Ci joint une photo de l'arrière de mon bouton LEGRAND installé avec les fils connectés d'origine par l'électricien et qui fonctionne normalement par impulsions:



Quelqu'un aurait-il une explication sur le pourquoi mon volet ne fonctionne pas avec un bouton classique et une idée de branchement?
J'espère avoir été assez clair dans mes explications. Merci d'avance pour vos conseils.
Fred.

Bonjour

Je suppose qu'ils fonctionnaient correctement avec les BP Legrand avant .....

Et je suppose que si tu reviens à la configuration initiale cela doit toujours fonctionner .

Avais-tu bien relevé comment ils étaient branchés …. car ce que l'on voit sur la photo n'est pas correct …
Quelle est la référence de ton mécanisme LEGRAND ? (illisible sur la photo)

Cordialement




Est-qu'ils marchaient correctement avant

Bonjour Loup Blanc,

La photo est celle prise lors du démontage avant de toucher. C'est donc la configuration de l'électricien...
C'est comme ça que les volets sont branchés et fonctionnent avec le bouton poussoir Legrand Niloé.
Oui actuellement mes huit volets fonctionnent comme ça. Bien que novice, moi aussi j'ai été étonné de la connexion au bouton, et particulièrement le fait que deux fils soient en L.
J'ai d'ailleurs enlevé complètement la boite d'encastrement pour voir les fils du moteur. Il y en a 4, un bleu, un vert et jaune, un marron, et un noir (les deux connectés à mon bouton poussoir.)
Cordialement.

D'ailleurs en regardant les références du niloé de chez LEGRAND, il s'agit d'un simple bouton poussoir va et vient et pas un bouton spécifique pour volet.

Bonjour
je ne comprends pas le circuit existant …..


Pourrais-tu déjà, faire un petit schéma de ta boite et de son cablage au poussoir inverseur ...
si j'ai bien compris : une gaine d'arrivée et une gaine de départ vers le volet roulant .

Une confirmation : tes volets sont-ils bien indépendants, et commandés chacun par un poussoir de ce type …

S'agissant d'un poussoir, quelle sont les fonctionnalités lors de l'appui bref ou prolongé sur le bouton ?
Et quelle est sa référence LEGRAND ?

Cordialement

Bonjour,

Quand tu parles de référence c'est bien le modèle? Si oui c'est Niloé.
Sinon j'ai GH00691 inscrit derrière, je ne sais pas si ça t'aide.
Et oui tous mes volets sont commandés par un interrupteur identique.
Pour actionner les volets, c'est par appuis brefs.
Position de départ volet fermé: 1 appui = descente, 1 appui = arrêt, 1 appui = remontée.



Voilà l'intérieur de ma boite avec les trois fils d'arrivée élec à droite et les 4 fils du moteur à gauche.
L'interrupteur au milieu, branché comme sur la photo plus haut.
J'espère que ça t'aidera à la compréhension de mon installation.

Loup Blanc,

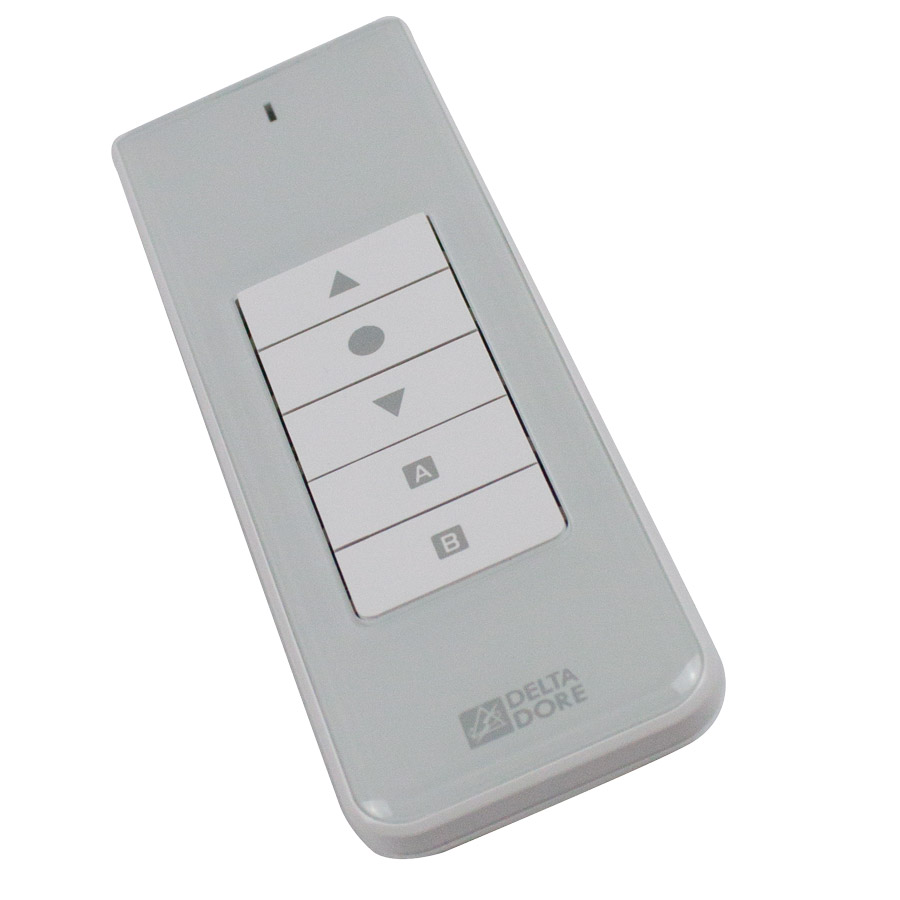

J'ai oublié de te dire, que mes volets sont des DELTA DORE Rollia radio commandés.
J'ai fait construire il y a deux ans, et je n'ai pas le modèle exact.
Merci à toi pour tes réponses.
Bien cordialement.

Bonjour

Le câblage est donc correct (simple poussoir) , conformément à la notice du module de radiocommande DELTA DORE (donc pilotable par le système Delta Dore … et leur domotique).

Ce bouton poussoir permet une commande manuelle du module , et n'est pas une commande conventionnelle de la motorisation (déjà commandée par le module DD).

Donc effectivement, tu ne peux pas raccorder non nouveau module au niveau du poussoir existant.
Je ne te proposes par ailleurs aucune solution superposant 2 types de module de commande.

Cordialement

C'est bien ce dont j'avais peur.
Du coup, mes FIBARO ne sont pas compatibles.
Merci beaucoup pour tes réponses.
Comme tu vois je débute dans la domotique et, du coup, aurais tu un matériel à me proposer chez DD, pour que je puisse domotiser mes volets. (Je souhaiterai pouvoir les commander à distance de mon téléphone, les programmer pour une ouverture et fermeture à heure fixe par exemple)?
En effet, ma commande n'est pas très pratique, ni très évoluée je trouve.

Merci d'avance pour tes conseils.
Bien cordialement.

Bonjour


Il faudrait d'abord faire le point de ce qui est installé chez toi …

- réf des modules dans les volets
- autres modules de commande radio qui sont installés chez toi.
car il y a et il y a eu beaucoup de matériels DD au cours des temps …. ce domaine est en pleine évolution.


cdl LLB
cordialement

Je n'ai que des volets DD radio-commandés par la télécommande et les boutons poussoir.
Je n'ai pas d'autres modules et bien-sûr je n'ai pas les réfs des moteurs installés avec leur module radio d'origine.
Je pense que je vais me rapprocher de Delta Dore pour voir leur solution domotique pour mes volets.
Merci encore.
@ +.

Cordialement.
F.G.

Bonjour
Exactement …..

Et fonction de ton besoin (volets et éventuellement autre), il te proposeront une solution.
Cordialement
