Caractéristique des cellules HTA

Bonjour messieurs;

J'ai du mal à comprendre et à analyser les caractéristiques d'un  Interrupteur-sectionneur ISR (Selon Norme CEI) et d'un Disjoncteur ORTHOFLUOR FP (Selon Norme CEI); des termes comme (câble à vide , ligne à vide , Pdc en A avec Pdc cosPhi =0.7 )etc.....

Ce que je comprends c'est seulement  le Courant assigné, Pdc 12.5KA (24KV), courant courte durée 31.5KA (24KV) et tension d'isolement 24KV. Mais que signifient les caractéristiques en rouge ci-dessous :

Bien cordialement.

Les caractéristiques ci-dessous concerne des cellules d'AREVA.


Interrupteur-sectionneur ISR (Selon Norme CEI)
Courant assigné permanent (A)                                    400 - 630
Pouvoir de coupure à Cos ϕ = 0,7 (A)                            630
Pouvoir de coupure
     Câbles à vide (A)                                                  16
     Transformateur à vide (A)                                      16
     Capacitif, batterie unique (A)                                 400
Pouvoir de fermeture assigné sur court-circuit (kAc)      31,5 - 40 - 50 (1)
Endurance mécanique (F/O)                                       1000
Endurance électrique (F/O à In)
                           100
(1) 63 kAc/15 kV - 66 kAc/12 kV


Disjoncteur ORTHOFLUOR FP (Selon Norme CEI)

Pouvoir de coupure (kA)                                              ≤ 16                                25
Courant assigné permanent (A)                                    400 - 630 - 1250         400 - 630 - 1250
Pouvoir de coupure
De câbles à vide (A)                                                   31,5                             31,5
De lignes à vide (A)                                                   10                                10
De condensateurs (batterie unique)                              400                               780
Pouvoir de fermeture assigné sur court-circuit (kAc)        40                            63
Durées de fonctionnement (Temps moyen)
Ouverture (ms)                                                          45                           45
Arc (ms) 20 20
Fermeture (ms) 80 70
Séquences de manoeuvre assignées                             O - 3 min. - FO - 3 min. - FO
                                                                            O - 0,3 s - FO - 3 min - FO
Endurance mécanique (F/O)                                        5000                          5000
Endurance électrique (F/O à In)                                   5000                          5000
Pression de remplissage (bar relatifs à 20°C)                 3,5                            3,5

Bonjour,
ISR :Ces appareils sont des interrupteurs. Selon la norme, ils doivent:
-transiter et couper leur courant permanent assigné. Il s'agit là d'usages courants, c'est pourquoi le cos phi est limité à 0,7 (vers le bas, car plus un courant est inductif ou capacitif, plus il est difficile à couper): c'est le pouvoir de coupure de service.
-transiter un courant de court-circuit (valeur x pendant x sec)
-établir le courant de court-circuit (Il s'agit d'une valeur crête dont la valeur est   différente du courant maxi transité. Valeur crête = valeur assigné x coëfficient d'asymétrie*, en général 2,5 ou 3)). C'est le pouvoir de fermeture.

FP : ces appareils étant des disjoncteurs, ils doivent en plus être capables de couper un courant de court-circuit sous un cos phi normalisé (0,1 à 0,3 si j'ai bonne mémoire). Le coëfficient d'asymétrie imposé n'est pas le même que pour un interrupteur. Le cos phi en régime de court-circuit est toujours beaucoup plus bas qu'en service normal.

Ceci étant dit, comme indiqué plus haut la coupure de courants très inductifs est beaucoup plus difficile, et celle de courants purement capacitifs encore plus. Les appareils destinées à commander et/ou protéger des batteries de condensateurs, des fours à induction par ex   ont des caractéristiques particulières et sont de ce fait spéciaux. Cependant les appareils "standard" peuvent être appelés à effectuer leur service dans des conditions particulières nécessitant la   coupure de "faibles" courants capacitifs ou inductifs. Les câbles, lignes, transfos à vide ont chacun un profil "RLC" particulier, ce qui  qui explique les valeurs différentes dans chaque cas.
Les valeurs indiquées sont généralement tout à fait suffisantes.
La  différence avec le pouvoir de coupure assigné en court-circuit du disjoncteur met bien en lumière cette difficulté. Les courants "spéciaux"  provoquent des non-coupures ou réallumages, et entraînent une usure rapide des contacts par arrachement de métal.

Cordialement

NB: les appareils utilisant la coupure à vide sont généralement plus performants dans les conditions "spéciales", cependant ils sont à utiliser avec précaution car leur coupure extrêmement "sèche" provoque alors d'importantes surtensions qu'il faut traiter....
*l'asymétrie correspond à la superposition d'une composante continue au début de court-circuit.
Voir Un article complet sur le sujet

Bonjour;

Merci beaucoup Mr. Candela pour votre encadrement technique des idées.

Cordialement.

Bonsoir messieurs;

Concernant les diviseurs capacitifs qui aliments les voyants présence tension 20KV.

J'observe dans la cellule HTA, Une forme d'un isolateur connecté à la coquille de fixation du câble départ 20KV, sa sortie est connecté à "une boite noire" qui est de sa part connecté directement au voyants de présence tension à travers un connecteur. est ce que le nom VGA concerne cet ensemble ?

Est ce que vous avez un document qui explicite ce qui est dedans?

Est ce que vous avez une idée sur la tension de sortie qui alimente ces voyants(380V entre phases 220V entre phase et masse ???).

Est ce que je peux connecter un relais présence tension en parallèle (C à d directement aux bornes de connecteur des voyants présence de tension) en point de vue théorique?

quels sont les risques liés à cet ensemble?

Bien cordialement.

Voici les images :







Bien cordialement.

Bonsoir,
L'ensemble constitue un diviseur capacitif, qui était appelé VIGIA...du temps de Delle-Alsthom, et pas mal d'années après.
Le principe est très simple:
-partie HT 3 isolateurs dans chacun desquels est noyées une grille métallique en forme de tube qui forme un condensateur avec l'armature reliée à la tête (et aux barres sous tension HTA).
-partie BT 3 condensateurs dans le SDT
-sur chaque phase un point milieu réalisé dans le SDT
-enfin les ampoules néon dans le boîtier VPIS (ou VDS en option)
De mémoire la tension doit se situer entre 60 et 100V.
Le relais doit être à haute impédance, l'énergie disponible étant faible, afin que les néons restent visibles.
Exemples: IPT, RPT123 (il y a un schéma de principe dans cette notice).
Ces deux relais répondent aux spécifications EDF.
Cordialement

Bonjour Mr.Candela;

je vous remercie beaucoup.

Effectivement Mr. Candela, dans le cadre de la réalisation d’une cellule NS, nous avons installé deux relais de surveillance tension type ABB réf CM-ESS.M en parallèle  aux bornes des VDS afin de permettre le basculement automatique des deux cellules.
Le problème rencontré est bien ce que vous avez mentionné, les voyants de présence de tension ne sont plus allumés.
Concernant la tension qui alimente le boitier, j’ai appliqué une tension de 20KV entre les phases et la masse de la cellule et j’ai mesuré ce qui suit :
374V (L1) – 388V (L2) – 389V(L3)  **
• * Tension mesurée entre point milieu et masse du boitier.

Si je divise par racine 3 nous aurons 216V supérieur à 100V
Je vais revérifier mon essai.
Bien cordialement.

Bonjour,
attention, j'ai bien dit "de mémoire".
Je ne me souviens pas avoir personnellement fait de mesure, et je n'ai trouvé aucune indication chiffrée sur cette valeur.

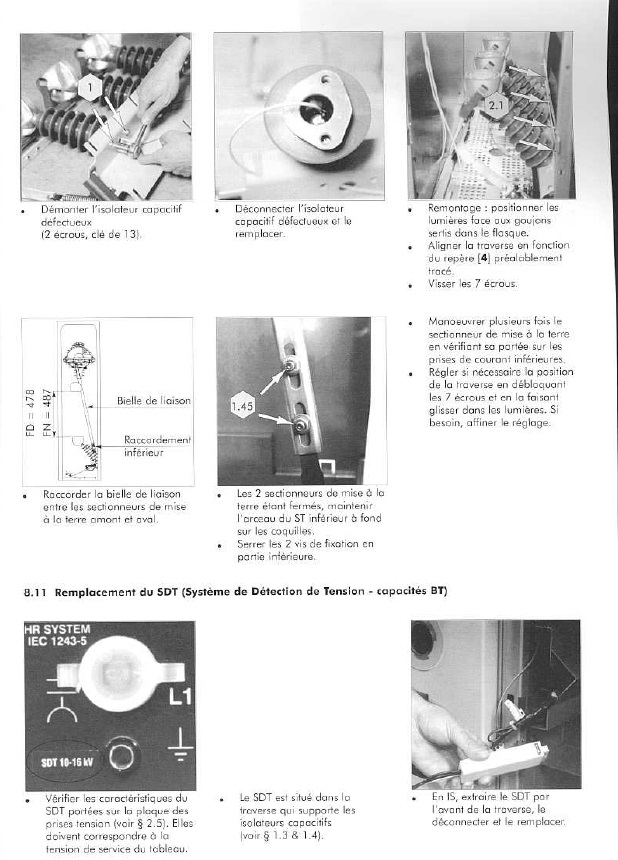

Le SDT interchangeable est une nouveauté du Fk M24+. auparavant tout était situé sur la platine supportant les voyants, qui étaient amovibles. Cette disposition a probablement eu pour objet de faciliter l'adaptation de la cellule à des tensions différentes de 20 kV.
Cette tension doit être mesurée en charge, c'est à dire voyants allumés (ce qui est quasiment obligatoire sur une cellule en exploitation).

Cordialement

Bonjour;

OK Mr.Candela.

Concernant le SDT (système détection tension) interchangeable, il a été utilisé dans des cellules anciennes FLUOKIT M9.

Les cellules M24+ vont être disparues en 2015. (fin de cycle de vie).

puisque AREVA a vendu les équipement HTA à Schneider (celules, relais Micom etc...)

Merci beaucoup.

cordialement.

Bonjour
Concernant les cellules protection barre type DM2 de SCHNEIDER ou PGB de l'ex AREVA, il existe un équivalent en GIS en 24kV seulement mais pas en 36kV.
Quelqu'un pourrait nous dire s'il existe une contrainte technique qui empêche le développement de ces cellules, ou bien s'agit-il simplement d'une contrainte commerciale liée à la règle de l'offre et de la demande ?
Merci d'avance.

Bonjour,
Je pense en effet que le marché de GIS 36 kV est "minuscule" et ne justifie pas les investissements nécessaires.
Je parle bien sûr du marché accessible pour UN constructeur: pour qu'il puisse s'y intéresser, il faut qu'un pays ou une compagnie lance un appel d'offres avec à la clé la possibilité de vendre des séries suffisantes.

Cordialement

Merci Candela
Je pense que c'est le cas pour la côte d'Ivoire et les pays mitoyens qui sont en train de migrer en masse vers le GIS, la côte d'Ivoire ayant la grande part des investissements mis en place pour la mise à niveau du réseau.
Merci encore.
