Groupe électrogène marin Paguro 3000 compact

Bonjour à tous. Enfin je me décide en espérant pouvoir remettre en état ce petit groupe possédant une génératrice à aimants permanents 3Kva. Une bille d'un roulement défectueux a eu la mauvaise idée (comme souvent lorsqu'il y a de l'attirance dans l'air) de provoquer un court-circuit en se logeant entre le stator et le rotor. Un boitier électronique indépendant refroidi par eau a eu à souffrir de cette surtension avec dégagement de fumées. Ce boitier permet de ramener du 400 volts (je pense ) à 230. Le constructeur a changé de fournisseur et n' est plus en mesure de fournir les éléments de réparation. Seule alternative ...remplacer la totalité de la partie électrique à un coût voisin d'un appareil neuf.!! Une personne proche de mon lieu de résidence pourrait-elle m'apporter ses conseils et un diagnostique ? Je n'arrive pas à inclure des photos......je suis un débutant !!!! Merci d'avance

Bonjour. Sujet spécifique bien sur mais personne pour me permettre de tirer le premier "fil" de mon problème de remise en état ????
Par où commencer??? Quels tests effectuer ???? Avec quel voltage ???? Comment vous faire passer une photo du boitier électronique pour que ce soit plus parlant??? Merci de votre aide. Amicalement.

Bonjour

pour heberger des photos

https://www.electrotechnique-fr.com/t409-tutoheberger-et-faire-apparaitre-une-image

Cordialement

https://i.servimg.com/u/f56/18/58/49/21/dscn1817.jpg

Merci à Hervé pour les précisions. Cependant loin d'être facile en passant par un site extérieur. Le copié-collé ne peut -être exploité.
https://i.servimg.com/u/f56/18/58/49/21/dscn1817.jpg

J'espère quelques débuts de piste. Merci et bonne soirée.

Bonsoir,

Une simple photo d'une platine ne peut en aucun permettre de savoir si cela est répérable....
Il faudrait en savoir plus sur l'ensemble duquel elle est issue...

Mettez-nous plusieurs photos de ce GE, des plaques signalétiques, et éventuellement un petit schéma manuscrit des raccordements des différents éléments en jeu.

Vous parlez d'une génératrice à aimants, en général ce genre de génératrice n'avait aucune régulation externe, comme vous le voyez, il faut nous donner plus d'infos pour que l'on tente de vous aider...

Dans l'attente,

Bonsoir,

Un GE  de type inverter est composé en fait d'une génératrice dont la vitesse de rotation varie en fonction de charge afin de réduire la consommation en carburant du moteur.
Afin d'avoir toujours 230VCA - 50Hz sur l'utilisation, il y a un convertisseur électronique qui est proche de l'onduleur.

Vous parlez d'un court-circuit du à une bille de roulement.... coincée entre le rotor et stator...

Les dégats causés au niveau des enroulements sont de quelles natures ?

Je suppose que vous avez démonté la génératrice...

Les dégats causés sur le convertisseur électronique semble assez important, et il y a les dégats visuels, mais aussi ceux qui ne se voient pas, et faire un diagnostique me semble assez difficiles..., makheureusement....

Bonjour et merci pour vos conseils.
J’espère que vous n’avez pas trop souffert de la tempête. J’ai habité pendant 20 ans à Evreux dans l’Eure.
Voici les autres questions que je me pose :
Le système inverter et le boitier électronique peuvent-ils être non utilisés dans ce système de génératrice, c’est-à-dire, la génératrice peut-elle fonctionner en modèle normal.
Dans ce cas, quelle serait la tension débitée par cette génératrice ?
Existe-t-il dans le commerce une "espèce" de boîtier électronique analogue à un coût moins prohibitif que celui proposé par le constructeur (+2000€) permettant de transformer le 380 tri en 230 mono, sans système inverter ?
Le shéma électrique de la génératrice montre
-3 sorties rouges
-1 sortie noire
-un couplage marron et noir
-2 sorties bleues
-1 sortie marron
-1sortiejaune/vert
Or l’examen du stator ne fait apparaître que :
-3 sorties rouges
-1 sortie venant des mêmes enroulements (Serait-ce le 12 volts et dans ce cas le fil marron)
-2 sorties bleues

Pourquoi une telle différence entre le shéma et la réalité ?
Quel est le moyen de tester le module électronique ? Sous quel voltage ? A votre connaissance,  existerait-il une entreprise fiable capable de faire ce genre de tests et d’envisager une remise en état?

Cordialement

Bonsoir,

Afin de mieux se rendre compte du matériel en question, vous serait-il possible de poster quelques photos de la génératrice, ouverte de préférence, afin mieux vous orienter...

D'avance merci !

Bonjour Sylvain50 et merci de votre réponse.
Pas très facile de joindre des photos.....m'autorisez-vous à vous en adresser d'autres par mail perso?
Cordialement

Bonsoir,

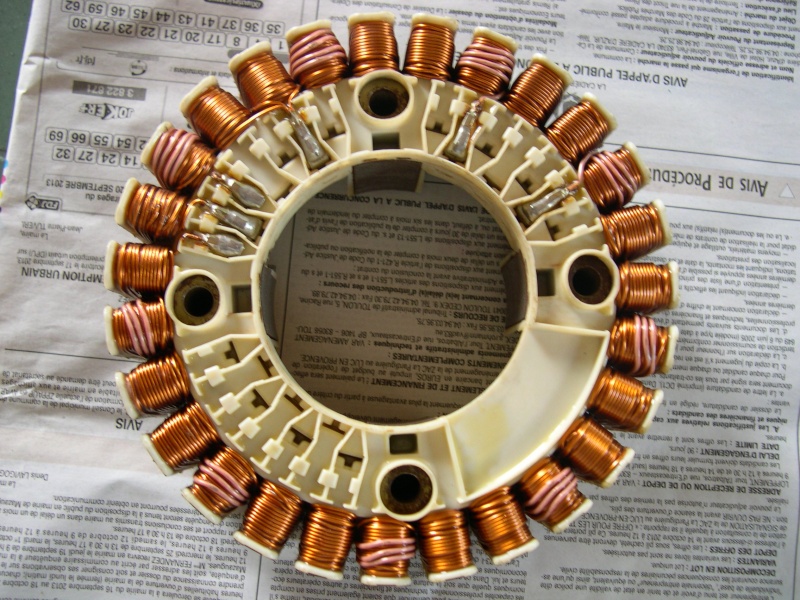

Votre photo confirme que ce genre de génératrice ne délivre pas une fréquence de 50Hz, mais bien supérieure, la tension issue est redressée et filtrée pour être ensuite convertie en une tension de 230VCA de 50Hz.

Par conséquent, difficilement exploitable sans le convertisseur...

La génératrice pourrait peut-être intérésser quelqu'un qui fabrique une petite éolienne...

Cordialement,

Bonjour et merci pour votre réponse.
Je vais donc abandonner mon projet de remise en état ne sachant
-comment tester le module électronique
-s'il existe une entreprise capable d'une remise en état
-s'il existe une possibilité d'achat d'un tel module ailleurs que chez le fabricant du groupe
Cordialement.

Bonsoir,

Même s'il y avait moyen de le faire dépanner, ou de le remplacer, je pense que cela ne serait pas rentable....
