Installation de S.A.S avec automate LOGO

De rien c'est très simple à réaliser et cela montre le fonctionnement.
Un élève l'an dernier avait présenté ainsi le fonctionnement de sa station de pompage (3 pompes) : Nous avons compris le fonctionnement de son projet, et de ce fait valider qu'il avait répondu à la problématique du client.

Il avait plus de temps pour présenter ses choix technologiques

Bonjours,

J'ai définit avec le client qu'il voulait 4 automates équipés de 3 modules pour chaques automates.
(1 automates S.A.S ateliers 1 et 2,
1 automate S.A.S atelier 4 + S.A.S matière,
1 automate S.A.S ateliers 3 et 5,
1 automate S.A.S laverie).

Donc j'ai une alim pour les 4 automates + les références des disjoncteurs.
Disjoncteur général : Courbe C 1OA
Disjoncteur en aval de LOGO! Power 24 V/1.3 A : Courbe C 6A DT40
Disjoncteur en amont de LOGO! Power 24 V/1.3 A : Courbe C 2A DT40.

Et ensuite mes automates, ma question est la suivante : etant donnés que j'en ai 4+ les modules, dois je revoir l'alim et la protection ?

Cordialement.

Bojour,

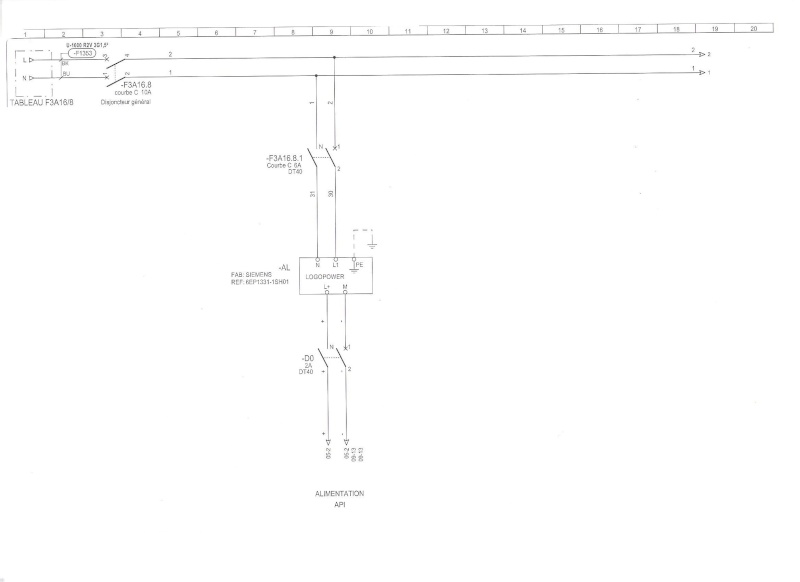

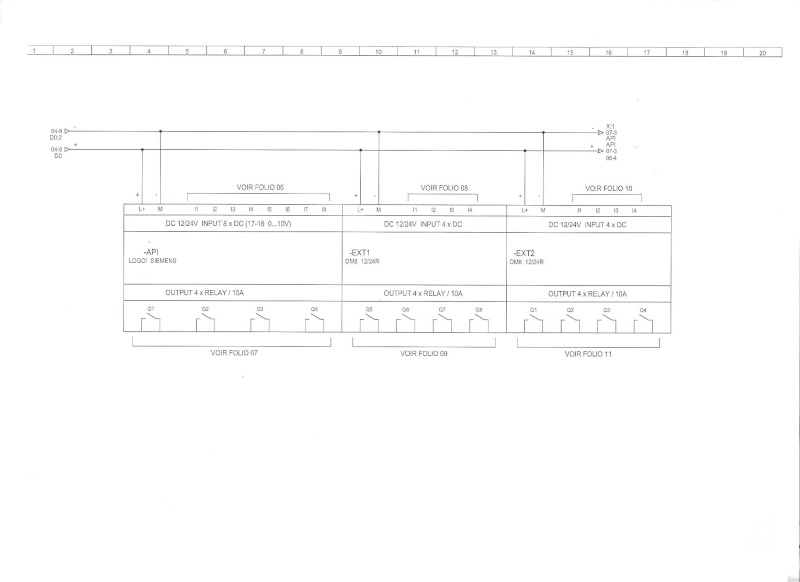

Donc voila j'ai récupéré ce schéma d'installation d'un LOGO!24 et de ses 2 modules LOGO!24 DM8.

Mes questions sont donc les suivantes (si vous pouvez m'apporter un peu d'aide) :

Dois je mettre une alimentation LOGOPOWER pour chaques automates ?
Idem pour les protections ?

Que me proposez vous ?

Je vous joints les schémas :

Ton alimentation est dimensionnée pour une tension et un courant.
Tes automates consomment un certain courant (ceci en fonction du nb de carte et extensions)
Il s'agit de faire le bilan de puissance des automates et vérifier que ton alimentation est suffisamment dimensionnée pour la fournir à tes automates.

Merci herve de m'indiquer la marche a suivre.

Je te fait part de mes calculs dans l'aprés midi.

Cordialement

Dans les caractéristiques de mes automates et de mes modules d'extensions, il ya 2 caractéristiques mais je sais pas laquelle choisir si tu peux me dire :

Automate LOGO!24
Consomation de 24 VCC : 30...55mA
0,3 par sorties. Donc 4 sorties par automates : 4 x 0,3 = 1,2 A
Pour 4 automates : 4 x 1,2 = 4,8 A.

Pour LOGO!DM8 24 :
Tension d'alim : 24 VCC
Consommation de 24 VCC : 0,3 A par sortie
Courant de sortie max : 0,3 A Donc pour 1 module : 4 (sorties) x 0,3 = 1,2 A
Pour 4 automates accompagnés de 3 modules chacun : 4 x 3 x 1,2= 14,4A

4,8 + 14,4 = 19,2 A un peu bcp non?

saselec a écrit:

Bojour,

Donc voila j'ai récupéré ce schéma d'installation d'un LOGO!24 et de ses 2 modules LOGO!24 DM8.

Pourquoi récupérer ? n'es tu pas capable de faire ton schéma par toi même ?

Un synoptique complet permettrait de voir comment fonctionne ton projet...

Comment se comporte l'automate vis à vis de tes sorties?
Tes sorties devront avoir quelles caractéristiques (tension, TOR, analogiques), et pour être plus simple :elles commandes quoi ?

Ceci est la base de tout automate !
Sais tu comment fonctionne un automate, car là il te manque de sérieuses bases sur les API ?
Voir les rappels ici :
https://www.electrotechnique-fr.com/f14-bases-de-lautomatisme

Les schémas sont à faire pour la revue de projet N°2.

Pour le moment il faut que je définisse les matériels nécessaires, disjoncteurs, alimentations à découpage.

Pour l'automate c'est fait je me suis occupé de tout ce qu'il fallait avec le client, il impose des automates LOGO!24 avec entrée et sorties T.O.R pour commander l'ouverture et la fermeture des portes de S.A.S.

Maintenant j'ai essayé de faire un bilan de puissance sur le courant de ligne.
Peut tu me confirmer qu'il n'y a pas d'erreures ?

Cordialement

herve a écrit:

saselec a écrit:

Bojour,

Donc voila j'ai récupéré ce schéma d'installation d'un LOGO!24 et de ses 2 modules LOGO!24 DM8.

Pourquoi récupérer ? n'es tu pas capable de faire ton schéma par toi même ?

Un synoptique complet permettrait de voir comment fonctionne ton projet...

Comment se comporte l'automate vis à vis de tes sorties?
Tes sorties devront avoir quelles caractéristiques (tension, TOR, analogiques), et pour être plus simple :elles commandes quoi ?

Ceci est la base de tout automate !
Sais tu comment fonctionne un automate, car là il te manque de sérieuses bases sur les API ?
Voir les rappels ici :
https://www.electrotechnique-fr.com/f14-bases-de-lautomatisme

Quelles sont tes réponses à mes questions ?

Pourquoi récupérer ? n'es tu pas capable de faire ton schéma par toi même ?
Récupérer car JE devrait les faire dans la revue N°2 comme je l'ai dit.

Comment se comporte l'automate vis à vis de tes sorties?
?????

Tes sorties devront avoir quelles caractéristiques (tension, TOR, analogiques), et pour être plus simple :elles commandes quoi ?
Les sorties sont de type T.O.R pour commander un moteur permettant l'ouverture et la fermeture des portes.
1=ouverture
0=fermeture.

On est la pour apprendre et faire apprendre non?

cordialement !

Bonjour,

Pour faciliter ta compréhension et celles des autres, effectue des synoptiques.
Tu as sans doute finalisé la revue de projet N°1.
A la sortie des automates, il y a sans doute des contacteurs, voyants... .
En entrée des BP, des capteurs...
Il manque des infos importantes dans ton étude et celle-ci on empêche la validation.
Change de raisonnement, si tu veux progresser et faire avancer le projet.
Car je t'assure que le prof peut invalider tes taches ainsi que le client.


Cordialement

Merci à toi je vais faire ce que tu me consseilles dès maintenant.

Cordialement

As tu avancé ?

Ou en est ton synoptique ?
Quels moteurs équipent tes portes ?
ETC...

Cordialement
