Barrières immatérielles

Bonjour à tous !!

Je suis actuellement en stage dans une entreprise et j'ai pour mission d'implanter des barrières immatérielles de marque Tectra opto-électronique modèle BX4 associé à un relais LG5925.48.
J'ai calibré l'alignement des barrières OK
J'ai effectuer le câblage en suivant les schémas fournis et trouvés sur internet OK
Mon seul soucis, la barrière est en état "obstruer" (circuit ouvert)
Je ne trouve pas d'ou cela peut venir, j'ai verifier le relais et en shuntant les arrivées des barrière ça fonctionne parfaitement donc le soucis vient des barrières je pense, je suis dans l'impasse :/

Merci à tous, hésiter pas à demander des explications et désolé si je ne suis pas clair.

Bonjour

Il serait intéressant que tu nous fournisse un plan d'installaton physique de tes barrières , ou toute information y afférent.

Par ailleurs, afin d'éviter aux contributeurs de perdre leur temps à des recherches, parfois erronées, mets nous un lien sur la notice de cette barrière.
De même, la notice d'installation, puisque tui dis "avoir calibré l'alignement".

Un schéma électrique d'installation serait utile aussi.
Comment est assurée son alimentation ?

Nous aurions ainsi une meilleure visibilité de ton problème ...

Cordialement

Merci pour vos réponse,
Je ne veux pas que vous travailler à ma place et je suis désolé si vous avez pensez cela.

Le schéma de l'installation physique :



Les liens :

-Barrières Tectra Opto-electronique : http://www.tectra.fr/Notice%20PDF%20New%202011/3%20BX4-30-14%20%20A4%20New%20LG%2011%202004.pdf

-Datasheet LG 5925.48 : http://www.tillquist.com/images/stories/datablad/LG5925N.pdf

Le relais est alimenté en 24Vdc, je n'ai pas de schéma d'installation l'armoire sur laquelle je travaille n'as aucun schéma ni repérage

Cordialement

Tu parles de 2 barrières associées à un relais...
Il y a X façons de câbler cela...

Le schéma me semble un outil essentiel dans ton cas !

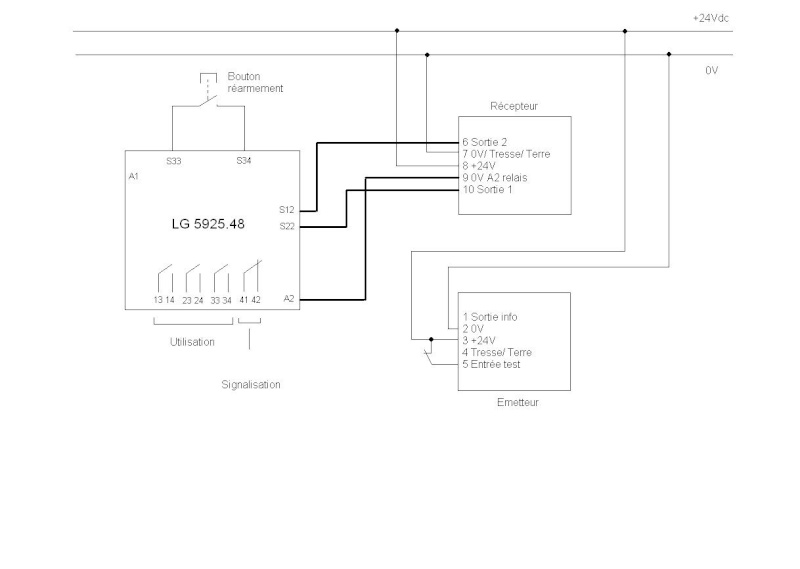

Oups j'ai oublier le schéma du relais :S

le voici :

oui il s'agit de deux barrières associé à deux relais, mais actuellement j'ai pris le problème avec une seule barrière associée à un relais

Bonjour

oui il s'agit de deux barrières associé à deux relais, mais actuellement j'ai pris le problème avec une seule barrière associée à un relais
Ce qui sous-entend que l'autre fonctionne correctement ?

Comment se comportent les voyants sur tes 2 barrières ?
Réagissent-ils de façon identique ?

Cordialement

Bonjour,
Hélas j'ai le problème sur les deux jeux de barrières (émetteur/récepteur)

Pour ce qui est des émetteurs, le voyant alimentation est allumé ainsi que les deux voyants d'aide au calibrage.

Sur les récepteurs, le voyant rouge : champ occulté est allumé et pas moyen de faire changer l'état.

Cordialement

Bonjour

Je suppose qu'il s'agit du modèle BX4-30 , car tu ne l'as pas précisé.

As-tu mesuré la tension d'alimentation 24V aux borne des barrières ?
Et comment est-il généré ?

Comment as-tu cablé l'entrée "TEST" ?

Cordialement

David.G a écrit:

Pour ce qui est des émetteurs, le voyant alimentation est allumé ainsi que les deux voyants d'aide au calibrage.

Ta notice indique que les leds orange doivent clignoter si tu es aligné, est-ce le cas ?

oui il s'agit effectivement du modèle BX4-30-150

j'ai vérifier la tension d'alimentation et elle est bien de 24Vdc, la tension provient d'un transformateur (redresseur) 230v/24Vcc de marque BARRAL et Cie avec les caractéristiques suivantes:

Réf: 5UB10F5
Type: TSP
230V/24Vcc/10A

Les leds sont fixent, lorsque que je les alignes plus elle sont éteintes, ensuite elle clignotent puis deviennent fixent

RE

Je suppose que ton transfo redresseur dispose bien d'une cellule de filtrage pour fournir une tension DC et non "ondulée" . La doc précisant 24V +/- 10 %.

Par ailleurs, bien que celà n'ait peut-être pas d'importance fondamentale, pourquoi n'as-tu pas respecté le schéma de raccordement du relais LG ?
Comment as-tu raccordé l'entrée TEST ?

Cordialement

je suppose aussi que le redresseur à une cellule de filtrage, je n'ai pas trouvé la documentation technique.

Le schéma que j'ai poster est le seul schéma "papier" dont dispose l'entreprise, il a été livré avec les barrières.

J'ai raccorder l'entrée TEST à la borne 3 de l'emetteur (+24V)

Cordialement

Bonjour

Vérifie donc la présence ou non d'ondulation , si as des doutes sur cette alimentation.
Eventuellement contacte le fabriquant pour avoir sa fiche technique complète.


Quand au schéma, c'est celui que tu as réalisé qui est important, et non celui que tu aurais du réaliser .....
Pour ma part, je me réfère au schémas
- sur la fiche de la barrière (que tu as joint)
- sur la fiche spécifique du LG...-48
http://www.tectra.fr/Install%20Web/Branchement%20Relais%20LG5925%20avec%20BX%20CP.pdf

Cette incersion des deux entrées S12/S22 ne doit pas être importante, mais quand un schéma est fourni et cohérent sur les 2 fiches, inutile d'innover ... ne serait-ce qu'ensuite pour les vérifications et maintenance.

Cordialement

Bonjour

Pour finir, quand je regade ton plan d'installation, as-tu respecté les distances minimum de sécurité ? ( dommage de ne pas les représenter dans ce type de plan , quitte à ce qu'il soit un peu plus précis !)

Cordialement

A1 de ton relais n'est pas branché aussi
sur le récepteur c'est 4 connecté au 0V

ETC

j'ai fait mon propre montage en suivant les schéma trouver sur internet, j'ai bien relié A1 etc..
pour ce qui est des distance minimum de sécurité vous voulez parler du calcul pour savoir ou placer les barrières ?

Bonjour

Pour ce qui est du schéma, ce qu'on te demande, c'est le schéma que tu as réalisé , et non celui que le contructeur t'indique ...
j'esopère quand même que ppour un stage, tu as fait :
- un dossier technique justifiant tes choix et solutions,
- un dossier d'installation mécanique ,
- un dossier de cablage.

Quant à la distance minimun , c'est pour moi, celle indiquée sur la formule de calcul,
qui comporte un minimum de 164 mm . l'as-tu respecté?

Cordialement

oui je vous poste cela des ce soir
Bonne nouvelle un jeu de barrière (émetteur / récepteur) fonctionne parfaitement avec le relais. et sur l'autre, le recepteur n'est plus alimenté !! j'ai vérifier il est bien alimenté en 24V je continue de chercher

Cordialement

David.G a écrit:

Bonjour,
Hélas j'ai le problème sur les deux jeux de barrières (émetteur/récepteur)

Bonjour

Pourrais-tu nous expliquer par quel miracle , l'une des deux fonctionne maintenant .....
la technique nécessite d'être précis ...

Cordialement

Hello

Le projet avance ?

Cordialement

La fée électricité a résolu le problème!!!
